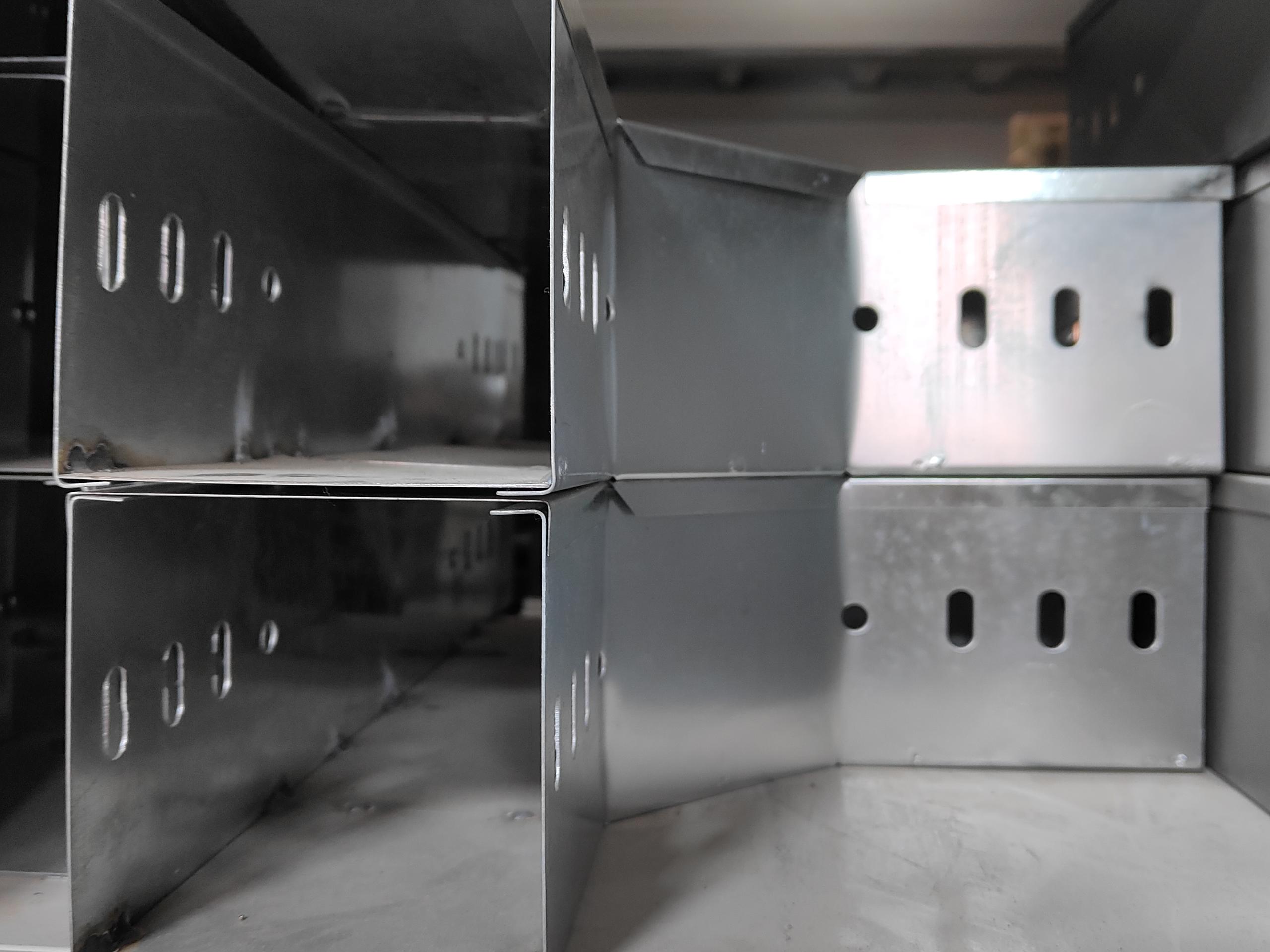

槽式電纜橋架
一、槽式電纜橋架是什么
槽式電纜橋架(簡稱槽式橋架)是一種全封閉型電纜敷設支撐系統,由U型槽體+可拆卸蓋板組成,主要用于電力、控制、通信等線纜的敷設與保護。
它通過全封閉結構實現防塵、防水、防鼠、防電磁干擾,并滿足電纜小彎曲半徑要求,是工業與建筑電氣中應用廣泛的橋架類型之一。
二、主要材質與表面處理
按材質分類
碳鋼(常用):性價比高,承載能力強,需做表面防腐處理。
不銹鋼(304/316L):耐腐蝕,適用于沿海、化工、食品醫藥等高腐蝕、高潔凈環境。
鋁合金:重量輕、美觀、導電好,適用于機房、弱電工程。
常用表面處理
處理方式 | 特點 | 適用環境
熱浸鋅 | 防腐層厚、附著力強、壽命長 | 戶外、潮濕、一般工業環境
靜電噴塑 | 顏色多樣、美觀、成本較低 | 干燥室內、弱電、裝飾要求高場所
防火涂料 | 遇火膨脹隔熱,滿足消防規范 | 消防區域、高層建筑
不銹鋼拉絲/拋光 | 耐蝕、易清潔、美觀 | 高腐蝕、高潔凈、食品醫藥車間
三、結構特點與優勢
全封閉防護
槽體+蓋板形成密閉空間,有效阻擋粉塵、水汽、腐蝕性氣體及小動物侵入。
對弱電、控制電纜提供電磁屏蔽,減少信號干擾。
保護線纜
內部空間規整,滿足電纜彎曲半徑,避免線纜因硬折造成絕緣損傷。
蓋板可拆卸,方便后期檢修與增容。
系統完整性
配套齊全:水平彎、垂直彎、三通、四通、變徑、異徑接頭、支架、托臂、連接板、密封墊等。
可組成完整的布線系統,適應各種復雜走向。
四、常用規格(寬×高,mm)
標準規格:100×50、150×75、200×100、300×150、400×200、600×
標準長度:2m / 3m(可定制6m大跨距)
壁厚:0.8mm–2.0mm(根據載荷選擇,重載可加厚)
五、核心性能優勢
防護等級高:全封閉結構,防塵防水,有效延長線纜壽命。
適用范圍廣:可用于強電、弱電、控制、通信等各類線纜。
安裝維護方便:蓋板可拆卸,布線與檢修便捷。
美觀整潔:布線規整,提升工程整體形象。
可靠:金屬材質,機械強度高,接地良好,電氣有保障。
六、選型與安裝要點
環境選型:
戶外/潮濕 → 熱浸鋅槽式橋架
室內/美觀 → 噴塑槽式橋架
消防要求 → 防火槽式橋架
沿海/化工 → 不銹鋼槽式橋架
填充率:動力電纜≤40%,控制/弱電≤50%,保證散熱與維護空間。
支吊架間距:水平1.5–2m,垂直≤2m;彎頭、三通處必須加密支撐。
接地:所有金屬連接處必須做跨接,保證電氣連續性。
密封:戶外或有防水要求時,拼接處加裝密封墊。
七、典型應用場景
工業廠房、化工、冶金、電力、污水處理廠
商業綜合體、寫字樓、、酒店
數據中心、機房、弱電系統
醫院、學校、軌道交通、隧道
高層建筑豎井、地下管廊
八、與其他橋架對比
橋架類型 | 結構特點 | 主要優勢 | 適用場景
槽式 | 全封閉 | 防塵防水、屏蔽干擾、保護線纜 | 弱電、控制、戶外、潔凈區
托盤式 | 半封閉(帶孔/無孔) | 散熱好、重量輕 | 動力電纜、一般工業
梯式 | 開放式 | 散熱、大電纜敷設方便 | 大截面動力電纜、長距離
九、推廣賣點(可直接用在詳情頁)
全封閉結構,防塵防水防鼠,高防護等級
熱浸鋅/噴塑/不銹鋼/防火多種工藝,適配各類環境
規格齊全,配套彎通、三通、支架完善,系統完整
安裝便捷,維護方便,布線美觀整潔
適用于工業、建筑、機房、隧道等各類工程
